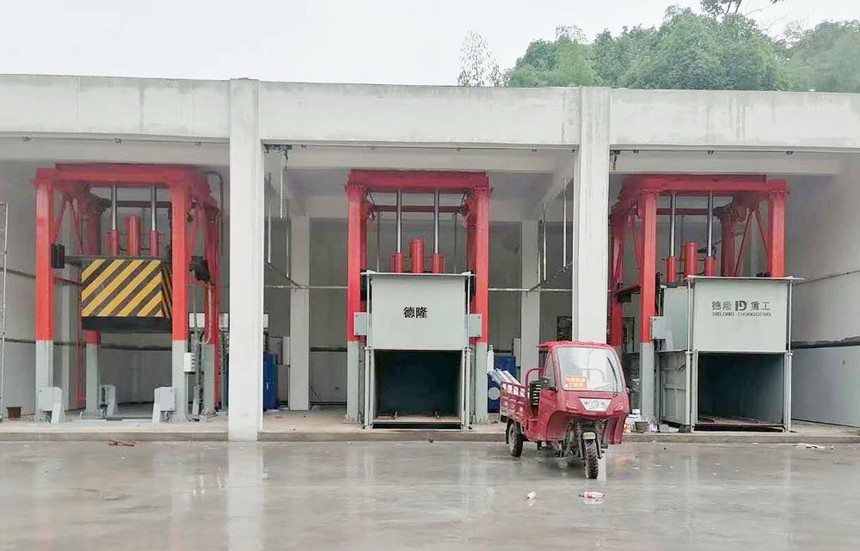

三缸四柱垂直式垃圾站

垃圾站箱体侧板厚度
垃圾站箱体底钢板
垃圾块重量
垃圾形成尺寸
外形尺寸
公称压力
收藏
  • 商品说明
  • 商品参数

三缸四柱垂直式垃圾站的产品

随着城市、乡镇的生活垃圾数量不断增加,实行生活垃圾压缩转运是常见的环卫工作,三缸四柱垂直式垃圾站是中小型垃圾中转站的主要配套设备之一。

三缸四柱垂直式垃圾站的工作压力可达120吨,符合环保要求的新概念的生活垃圾收集设施,采用液压系统控制,将垃圾在密封的储存仓内强制压缩,使一般生活垃圾的压缩比达到3:1以上,压缩后垃圾密度达0.95t/m3,装载*,垃圾在压缩、贮存和卸料等作业过程中处于封闭状态,没有垃圾脱落和污水外溢现象,并减少了垃圾臭气的外逸,垃圾站设备和场地便于清洗,有效地减少了因生活垃圾跑、冒、滴、漏、臭所造成的二次污染。

三缸四柱垂直式垃圾站产品的概述

三缸四柱垂直式垃圾站建站要求

建设三缸四柱垂直式垃圾站可采用单套主机设计,业主也可根据具体垃圾量分布需求确定配套机组数量;也可以根据相关标准、法规要求加装有安全防护装置,并按规定的颜色、图案、文字等予以警示。

三缸四柱垂直式垃圾站基坑净容积6110mm(长)×2230mm(宽)×1580mm(深),主体为钢筋混凝土结构,所有钢筋框架相互连接、焊接为一个整体。四周侧壁混凝土标号为C30,钢筋直径为12mm(包括污水井同样),墙厚400mm;基坑底部C30混凝土厚度为550mm,抗渗等级S8,基础下设250cm厚C10素混凝土垫层,基础坑底面混凝土随打随抹面、抹平,水平误差小于5mm。并设有污水坑,尺寸为700mm(长)×700mm(宽)×800mm(高)。预埋件钢板为30mm厚,钢筋直径为32mm基础外围回填土应夯实。

三缸四柱垂直式垃圾站建站要求

配套房屋不小于9000mm(长)x8000mm(宽)x8000(高),房子内净高度不小于7500mm, 房子门高度不小于5000mm。电源引入厂房内380v,26KW,电源线3×16+1×6,配电源开关。

三缸四柱垂直式垃圾站建站要求


1、三缸四柱垂直式垃圾站操作前的准备:

a、检查电源是否接通;

b、检查液压泵站中的液压油的剩余量(油位应高于液位计2/3处)。将箱体放下地坑,挂箱插销轴收回,压缩头退回原位;

c、检查导向装置、推料板移动架滑轮及各部件是否灵活,必要时加注润滑油脂,将压缩仓内垃圾用铁耙清理平整。

警告:严禁压缩化学垃圾、建筑垃圾、正在燃烧垃圾以及易燃易爆垃圾!

垂直式垃圾压缩站设备箱体

2、三缸四柱垂直式垃圾站收集垃圾:

投放生活垃圾:将周边居民生活垃圾收集后倾倒在垃圾的压缩仓里面,待垃圾收集车开走后,开始进行垃圾的压缩工作。

注意:垃圾车在倾倒垃圾时,压头装置应升起来。

3、三缸四柱垂直式垃圾站压缩:

将控制面板中的手动/自动旋钮转至手动位置,并将油泵打开(操控油泵启/停旋钮转至泵开启),操控压头上升/下降旋钮至下降,压头装置执行下降动作,当压头装置底面接触压缩仓内垃圾时,即下降到快转慢限位时由快速下降变为慢速下降,此时压头缓慢下降对压缩仓内垃圾进行压缩。

注意:为达到压缩效果,压头应该在垃圾压缩过程中停留一段时间。

4、压头上升(压缩垃圾时):

操控压头上升/下降旋钮至上升,压头装置执行上升动作,压头上升到规定位置时会自动停止,此次单次压缩垃圾完成,再次向压缩仓倒入垃圾进行压缩,重复以上步骤,直至压缩仓内垃圾压满,并且压缩仓内的块状垃圾高度要低于推板6公分左右,一块垃圾块压缩成型。

垂直压头上压

5、中门上升(推一块垃圾时):

当一块垃圾压缩成型后,在液压泵站运行的情况下,操控中门上升/下降旋钮转动至上升,中门油缸执行上升动作,中门上升到位后停止动作。

确认中门及压头装置上升到规定位置后停止,才能进行下一步工作。

垃圾压缩成型

6、推料板进:

操控推板进/推旋钮转动至推板进,推料板执行推板前进动作,此时一块垃圾会被推进箱体的储存仓。

7、推料板退(推一块垃圾时):

操控推板进/推旋钮转动至推板退,推料板执行推板复位动作,推料板退到位自动停止动作。

8、中门下降:

操控中门上升/下降旋钮转动至下降,中门油缸执行下降动作,中门下降到位后停止动作。

9、二块垃圾压缩:

二块垃圾和一块压缩操作步骤一样,当垃圾块高度与一块一样时停止压缩,准备与垃圾车进行对接工作。

10、垃圾装车:

快下:操控压头上升/下降旋钮至压头下降,压头装置执行下降动作,压头装置下降到挂箱装置处于U形挂耳中间位置,为挂箱装置的插销轴进行插销工作做好准备。

挂箱插销进:操控插销伸出/缩回旋钮至插销伸出,插销装置执行伸出动作。

 确认四根挂箱插销轴全部伸出到位,才能进行下一步工作。

11、装车提大箱:

操控压头上升/下降旋钮至压头上升,压头装置执行上升动作,压头上升到与对接车辆对接处时停止。

12、挂起安全钩:

操控安全钩开启/关闭旋钮至安全钩开,安全钩液压油缸开启带动安全钩,安全钩挂在压头装置的横梁上。

确认两个安全挂钩全部挂在压头装置横梁上,才能进行下一步工作。

13、前门、中门上升:

操控前门上升/下降旋钮转动至上升,前门油缸执行上升动作使前门升起,前门上升到位后自动停止动作;操控中门上升/下降旋钮转动至上升,中门油缸执行上升动作使中门升起,中门上升到位后自动停止动作。

确认前门、中门上升到位后自动停止工作后,才能进行下一步工作。

14、垃圾装车:

垃圾对接车与垃圾箱体的储存仓口对接好后,垃圾对接车要踩住刹车,不允许运输车前移或再向后退;操控推板进/推旋钮转动至推板进,液压油缸带动推料板执行推板前进动作,将两块垃圾推入到垃圾对接车内。

15、推料板退(装车时):

待把两块垃圾全部推入运输车,垃圾对接车开走后,操控推板进/推旋钮转动至推板推回,液压油缸带动推料板执行推板退回动作 推料板退到位会自动停止,使退板退置初始状态。

16、装车后的操作:

分别启动中门下和前门下,待中门和前门下降到位时停止动作;操控安全钩开启/关闭旋钮至安全钩关闭,安全钩液压油缸收回带动安全钩装置关闭;操控压头上升/下降旋钮至压头下降,压头装置执行下降动作,待垃圾箱体底部接触到地面后停止动作。

 确认两个安全挂钩全部复位后,才能进行下一步工作;挂销轴处于U形挂耳中间位置,停止箱体的下降动作。

17、挂箱插销缩回:

操控插销伸出/缩回旋钮至插销缩回,插销装置执行缩回动作。

确认挂销全部缩回后停止动作,才能进行下一步工作。

18、压头上升(装车后):

操控压头上升/下降旋钮至压头上升,压头装置执行上升动作,压头上升到规定位置自动停止,停止液压泵站的工作,将控制面板中的手动/自动旋钮转至中间位置;此时完成整个垃圾压缩、装车工作流程。

三缸四柱垂直式垃圾站压头


1.三缸四柱垂直式垃圾站进行压缩垃圾、储存垃圾全部在地面以下操作,地面上不会出现垃圾散落,环保性好;

2.三缸四柱垂直式垃圾站采用垂直预压方式,压缩力大,垃圾块压实密度高;

3.三缸四柱垂直式垃圾站设备投资较少,占地面积小;

4.三缸四柱垂直式垃圾站操作全部采用自动化,减轻了环卫工人的劳动强度;

5.设有垃圾储存箱,适合集装箱式散装垃圾运输车卸料,减少运输费用。

三缸四柱垂直式垃圾站的特点

三缸四柱垂直式垃圾站技术参数


项目

单位

参数

总机重量

T

≦18

公称压力

Mpa

26

外形尺寸

mm

6100×3430×5850

垃圾形成尺寸

mm

1800×1650×1450

垃圾块重量

T

4x2块

日处理量

t/day

100

电机功率

Kw

11+15

压缩装置

额定压缩力

T

120

主油缸行程

mm

2000

副油缸行程

mm

1800

上升速度

cm/min

800

下降速度

cm/min

400

推出装置

额定推出力

T

25

推出油缸行程

mm

3900

推出速度

cm/min

900

操作系统

手动+自动

控制系统

PLC编程控制

配套厂房

不小于长9米x宽8米x高8米(房子内净高度不小于7.5米)(一台所需空间) 房子门高度不小于5米

用电量:功率26(每小时用电量)x8(8小时工作制)x30日
