8立方地埋式垃圾压缩机

配套电机功率
箱体侧板厚度
  1. 6mm
箱体底钢板
  1. 8mm
外形尺寸(长×宽×高)
工作压力
液压系统压力
收藏
  • 商品说明
  • 商品参数

8立方地埋式垃圾压缩机的介绍

8立方地埋式垃圾压缩机是【河南德隆重工科技有限公司】生产的一款垃圾压缩处理设备,地埋式垃圾压缩机设备通过小型垃圾收集运输车辆或其它途径收集生活垃圾,将收集到的生活垃圾从投料口直接倾倒入压缩仓内中,然后环卫工作人员使用遥控器进行操作,推铲装置对生活垃圾进行压缩,待压满一箱垃圾后,操作举升动作,举升装置将压缩箱体举升起来,与垃圾转运车辆进行对接,打开地埋式垃圾站压缩箱体的前门,推铲装置将箱体内被压缩好的垃圾块推至垃圾转运车的密闭车厢内,垃圾转运车只需将垃圾块拉走即可,无需将压缩设备拉走,大量降低运输成本。

8立方地埋式垃圾压缩机设备

8立方地埋式垃圾压缩机设备替代了传统的垃圾站,将收集的生活垃圾储存在地坑里面的压缩箱体内,在1.5-1.8米左右深的地坑中,生活垃圾的温度处于恒温状态,不易腐烂,臭味散发相对较小,可大程度上减少对周围空气的污染。

6立方地埋式垃圾压缩机的结构组成

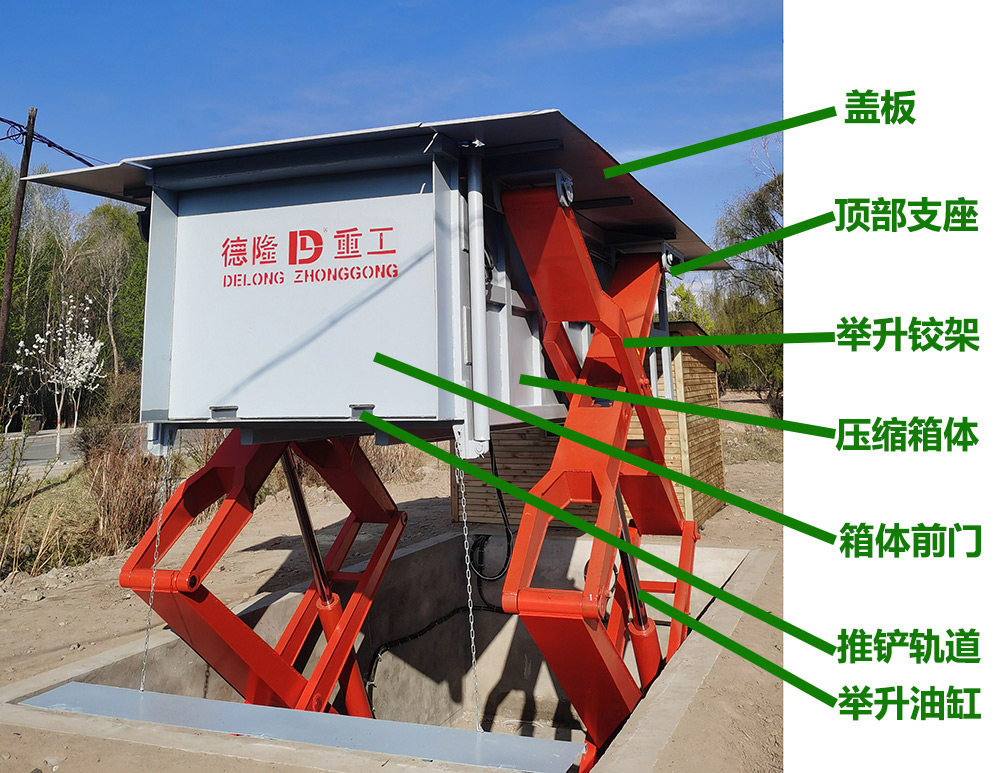

8立方地埋式垃圾压缩机主要由举升装置(包含举升铰架、举升油缸上下支座保险支撑杆)、压缩箱体总成压缩箱体、压缩前门、压缩推铲垃圾投放口、可活动上盖检修口、液压泵站、电气控制系统智能式降尘除臭装置(选装)组成。

8立方地埋式垃圾压缩机的结构组成

8立方地埋式垃圾压缩机箱体

            8立方地埋式垃圾压缩机箱体两侧各有两个铰耳座与举升架连接,完成压缩箱的升降。

地埋式垃圾压缩机防箱体坠落安全装置

           8立方地埋式垃圾压缩机主体架上配备防箱体坠落安全装置,能够确保操作人员清理基坑垃圾时的人身安全和设备安全。

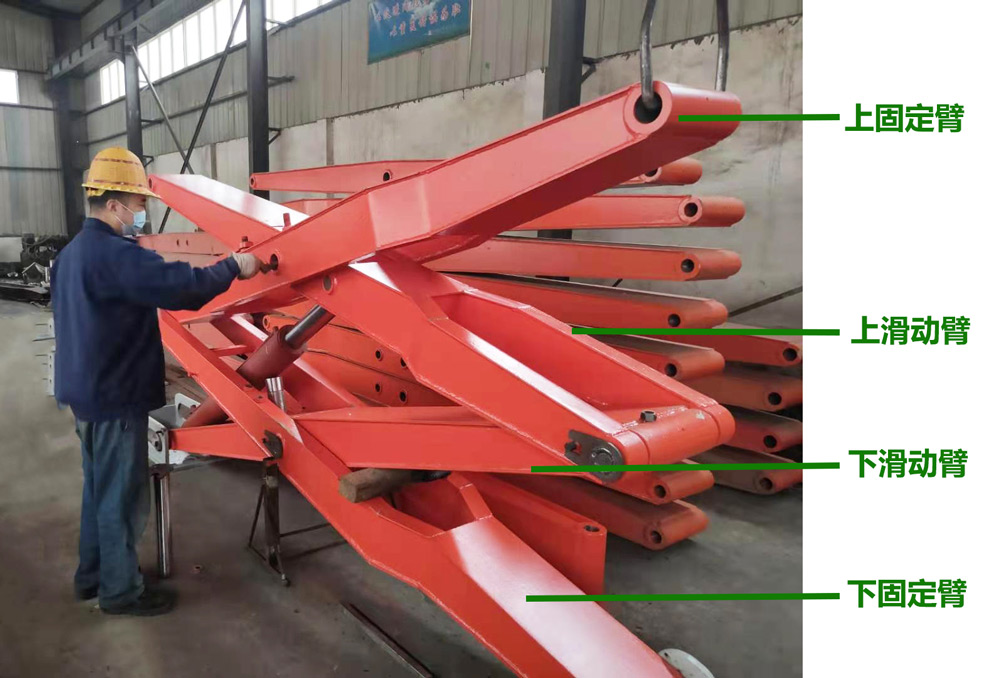

地埋式垃圾压缩机举升铰架

            8立方地埋式垃圾压缩机举升铰架是由上固定臂、上滑动臂、下滑动臂和下固定臂组成。

地埋式垃圾压缩机垃圾投料口

            地埋式垃圾压缩机设备的垃圾投料口尺寸为长1800(mm)×宽800(mm),此投放口可以根据客户需求可调整尺寸。

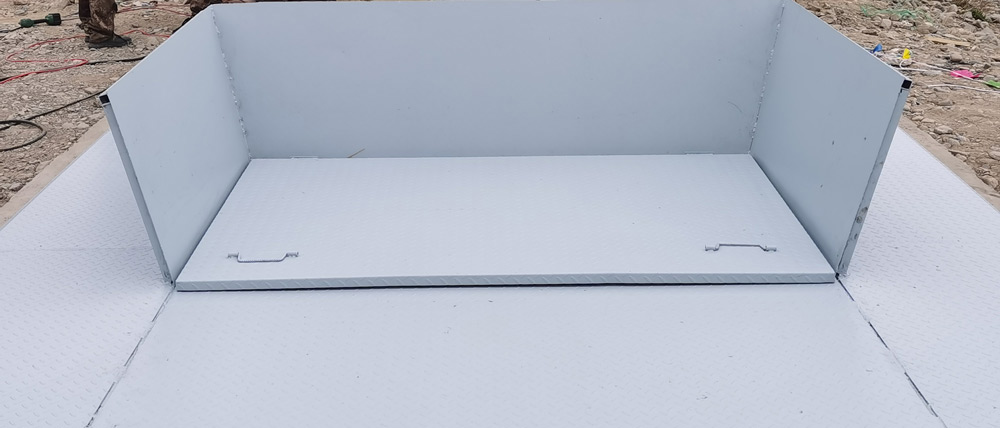

地埋式垃圾压缩机可活动上盖

                 8立方地埋式垃圾压缩机垃圾卸料口布置一个可活动上盖,平时处于关闭状态,只有投放垃圾的时候才开启,避免了垃圾外露,异味的散发。

地埋式垃圾压缩机检修口

        8立方地埋式垃圾压缩机安装布置了一个检修口,在设备密封于地下时可以由维修窗口进入地坑对设备进行维修和保养。

8立方地埋式垃圾压缩机操作流程

(一)、开机:

操作人员手持遥控器,按下“启动”按钮,约10秒后,电机启动,运行平稳后,液压泵站运转指示灯亮,电机转向为顺时针转动;

注意:严禁带负载启动。

打开车门

(二)、压缩垃圾:

打开投料口的盖板,往垃圾压缩箱内倾倒垃圾,垃圾倒满后,关好投料口盖板,按下“推板进”按钮,推铲向前水平移动,约1分钟左右,垃圾压实后,限位开关自动启动,无法继续往前移动了,然后停留5-10秒左右的时间,按下“推板退”按钮,推铲退回原位,完成一个压缩循环,回到循环停止位置;打开投料口的盖板,再次向垃圾压缩箱内倾倒垃圾,重复上次动作,一般压缩2~3次后即可压满整箱垃圾。

注意:在2~3次压缩的时候,垃圾压缩箱内的垃圾越来越紧实,推铲往前的动作时间则不需要太长的时间。

(三)、箱体举升:

当垃圾压缩箱压满垃圾后,按下“上升”按钮,举升铰架将垃圾压缩箱缓缓举升起来,约1分钟左右,上升到垃圾压缩底部略高于垃圾对接车的箱体底部,松开按钮,停止上升。

(四)、打开前门与垃圾车对接:

按下“开门”按钮,垃圾压缩箱的前门慢慢上升,直到前门全部打开后,驾驶员先打开垃圾对接车的车厢后门,将车身移位到两倒车墩的中心位置,然后倒车,使垃圾对接车两后轮分别与两倒车墩相接;此时观察垃圾堆积车车厢与垃圾压缩箱重叠距离应为80~100mm为宜。

打开车门与垃圾车对接

(五)、垃圾卸出:

对接成功后,按下“推板进”按钮,推铲将垃圾块缓缓往垃圾对接车推送,大概2分钟左右,把垃圾块全部推入垃圾对接车车箱内。

(六)、推板复位:

按下“推板退”按钮,推铲往后开始退回,约30秒左右,使推板回复原位。

(七)、垃圾转运:

驾驶员将垃圾对接车向前慢慢驶出一小段距离后,关闭车厢后门,将垃圾转运车开走,转运垃圾到处理场。

(八)、降下前门,垃圾压缩箱落于地坑:

操作人员按下“关门”按钮,将前门下降复位,前门关闭并处于锁紧状态,方可将压缩箱体落于坑内,按下“下降”按钮,举升铰架缓缓落入基坑,约40秒左右,将垃圾压缩箱一起降落到基坑的承重台上。

(九)、当工作完成后或泵站电动机出现异常情况下,按下“停止”按钮,电动机将停止运转。

(十)、当系统出现故障或安全隐患时,按下“停止”按钮,系统停止工作。检修完成或隐患消除后,系统恢复正常工作状态。

8立方地埋式垃圾压缩机的技术参数

项   目

单   位

参   数

日处理量

50-70

液压系统压力

兆帕

21

工作压力

兆帕

16-18

外形尺寸

5.95x3.3x1.56

箱体容积

立方

8立方(3.65x1.85x1.2m

箱体底钢板

mm

8

箱体侧板厚度

mm

6

举升装置(举升架)

mm

12mm、10mm拼焊

工作电压

伏特

380

配套电机功率

KW

15

额定压缩力

63

压缩缸行程

3.9

压缩密度

吨/立方米

0.7-0.9(垃圾种类不同)

压缩比


1:2-1:4

装车高度

1.6

投料口尺寸

1.8×0.8(根据客户需求可调整)

压缩油缸(共一支)

mm

Ф180x1730x3900(行程)

举升油缸(共二支)

mm

Ф140x2118x1134(行程)

箱门油缸(共两只)

mm

Ф50x685x435(行程)

控制形式


遥控器操作

设备安全保障


电液互锁、机械保护等多重保护装置



8立方地埋式垃圾压缩机技术参数


项   目

单   位

参   数

日处理量

50-70

液压系统压力

兆帕

21

工作压力

兆帕

16-18

外形尺寸

5.95x3.3x1.56

箱体容积

立方

8立方(3.65x1.85x1.2m

箱体底钢板

mm

8

箱体侧板厚度

mm

6

举升装置(举升架)

mm

12mm、10mm拼焊

工作电压

伏特

380

配套电机功率

KW

15

额定压缩力

63

压缩缸行程

3.9

压缩密度

吨/立方米

0.7-0.9(垃圾种类不同)

压缩比


1:2-1:4

装车高度

1.6

投料口尺寸

1.8×0.8(根据客户需求可调整)

压缩油缸(共一支)

mm

Ф180x1730x3900(行程)

举升油缸(共二支)

mm

Ф140x2118x1134(行程)

箱门油缸(共两只)

mm

Ф50x685x435(行程)

控制形式


遥控器操作

设备安全保障


电液互锁、机械保护等多重保护装置

地埋式垃圾压缩机设备的技术参数


   目

单位

6立方

8立方

10立方

日处理量

t

40-60

50-70

60-80

液压系统压力

MPa

21

21

25

工作压力

MPa

16-18

16-18

16-18

外形尺寸(长×宽×高)

mm

5950×3300×1560

5950×3300×1560

6900×3300×1830

箱体容积(长×宽×高)

mm

3600×1850×1050

3650×1850×1200

4000×1830×1400

箱体底钢板

mm

8

箱体侧板厚度

mm

6

举升装置(举升架)

mm

10mm、10mm拼焊

12mm、10mm拼焊

14mm、10mm拼焊

工作电压

V

380

配套电机功率

KW

10

15

15

额定压缩力

T

45

55

63

压缩缸行程

mm

3710

3900

4560

压缩密度

t/m3

0.7-0.9(垃圾种类不同)

压缩比


1:2--1:4

装车高度

mm

≤1600

投料口尺寸

mm

1800×800(根据客户需求可调整)

1800×800(根据客户需求可调整)

1700×900(根据客户需求可调整)

压缩油缸(共一支)

mm

Ф178x1730x3710(行程)

Ф180x1730x3900(行程)

Ф180x1990x4560(行程)

举升油缸(共二支)

mm

Ф165x2118x1134(行程)

Ф140x2118x1134(行程)

Ф160x2410x1349(行程)

箱门油缸(共两只)

mm

Ф65x685x435(行程)

Ф50x685x435(行程)

Ф50x930x555(行程)

控制形式


操作台按钮操作或遥控器操作

设备安全保障


电液互锁、机械保护等多重保护装置
